功率单元采用模块化设计,内置(永磁)真空接触器、电流互感器、阻容、主回路圆形快插触头、控制回路快插头等主要部件,结合有发明专利的推送装置,配合精密轨道导向插接,模块互换性极强,便于安装与维护。
采用PLC直接信号采样和保护控制,精度高,速度快,扩展性强,具有过载、短路、漏电闭锁、漏电保护、欠压、过压、三相不平衡、瓦斯闭锁、风电闭锁等多种功能,同时能实现复杂逻辑编程、数据采集、浮点运算、过程控制、组网通讯等功能。
大尺寸真彩显示屏,动态画面任意编辑,控制逻辑随意组合,能够实时监测并直观显示三相电压、电流、绝缘电阻等参数,以及各回路运行、故障状态,并具有故障记忆和查询功能。
参数设置可通过屏幕下方的按健就地设定,也可通过RS-485接口,或以太网、光纤(可选)与监控系统通讯,远程设定,远程分、合闸,远程抄表,实现“四遥”功能,达到变电所无人值守。
采用大容量的真空隔离换向开关作为组合开关的分断部件,机械式换向,真空分断,额定分断能力可达4800A,解决煤矿常规换向开关分断能力不足的问题;
主腔内每回路功率单元采用模块化结构设计,回路之间可以互换,内部功能腔体独方隔爆设计,增强隔爆性能,空间布局合理紧凑,简化了电缆连接和布线,节约了设备的占用空间,也减省了配电硐室的施工成本,减少备件种类与数量,降低使用成本;采用组合式分隔腔设计,节约空间,并设有可靠的机械联锁、电气闭锁、紧急停止等装置。
外引控制线路采用本质安全型全安模块,更加安全可靠。

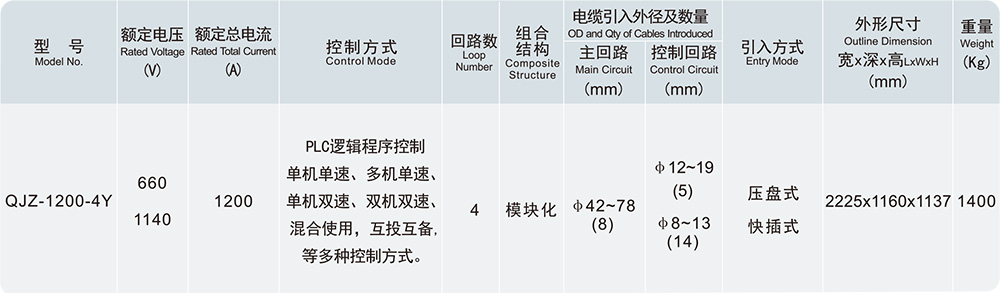

防爆形式:Exd [ib] I Mb防护等级:IP54
