高压真空开关QJGR-50~400/10(6、3.3)(II)
下一个 上一个 返回列表
产品特点

推车机构

采用高性能晶闸管阀组作为主电路导通部件,并与高压真空接触器、电压(电流)互感器、避雷器、插针安装在推车机构上,机构推送,精密导向插接,部件或推车互换性极强,便于安装与维护。

光纤触发

采用全电脑调速控制和光纤触发技术,实现高、低压间的电气完全隔离,安全可靠;半导体全屏蔽隔离技术,防止干扰,增强电磁兼容。

双重保护

采用高性能软起保护装置和旁路微机智能保护器进行分别独立保护,互不干扰,保护性能更加全面稳定;具有多种起动曲线和软起模式选择;具有超温、外接故障、错误参数、错误连接或晶闸管短路等故障保护,并具有接地、欠压、过压、三相不平衡、断相、相序保护、过载、短路、漏电、绝缘监视、风电瓦斯闭锁、电度计量等功能。

液晶显示

全中文大屏幕液晶显示,能够实时测量并显示电网的三相电压、电流、零序电压、零序电流、有功功率、无功功率、功率因数、电度和绝缘电阻等参数,以及显示设备的故障类型、故障时间、故障参数,并具有故障记忆和查询功能。

四遥功能

参数设置可通过屏幕侧面的按健就地设定,也可通过RS-485接口,或以太网、光纤(可选) 与监控系统通讯,远程设定,远程分、合闸,远程抄表,实现“四遥”功能,达到变电所无人值守。

快开机构

壳体采用活节螺杆式快开门结构,并设有可靠的机械联锁、电气闭锁等装置,左侧设有独立隔爆的控制接线箱,与有高压接线箱分开操作,方便安全。

全安模块

外引控制线路采用本质安全型全安模块,更加安全可靠。

防爆形式

防爆形式:Exd [ib] I Mb 防护等级:IP54

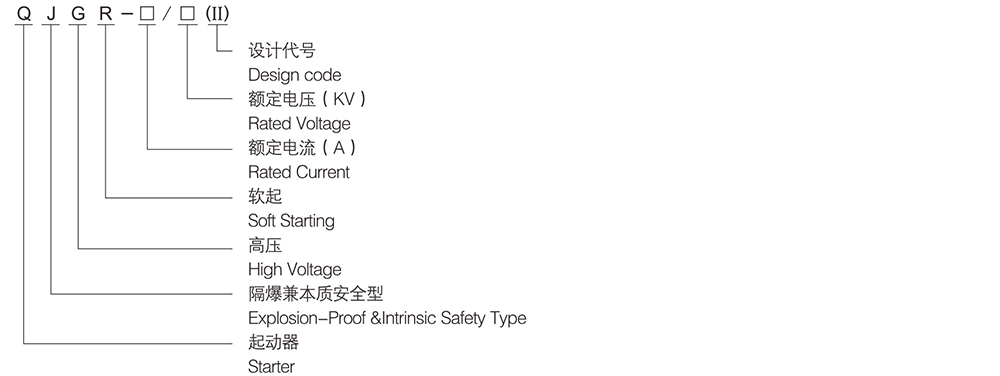

型号含义
适用范围
本系列高压软起动器适用于煤矿井下及其周围介质中含甲烷、煤尘等爆炸危险的环境中,在交流50Hz,额定电压3.3KV、6KV、10KV,中性点不接地或经消弧线圈接地的三相交流供电系统中,对额定电流至400A的高压电机进行软起和软停,独特的“S”形曲线使软起动具有起动电流小,起动速度平衡可调,起动性能稳定可靠,对电网及输电设备冲击小等优点,是取代传统直接起动、三角起动、电抗器起动、自耦减压起动,双速起动最理想更新换代的产品。广泛应用在大型煤矿、大型钢厂、石油化工、污水处理场、发电厂、选煤厂等恶劣环境中大型重负荷设备的控制,可选择泵控、脉冲起动、旁路起动等多种软起曲线和起动方式。

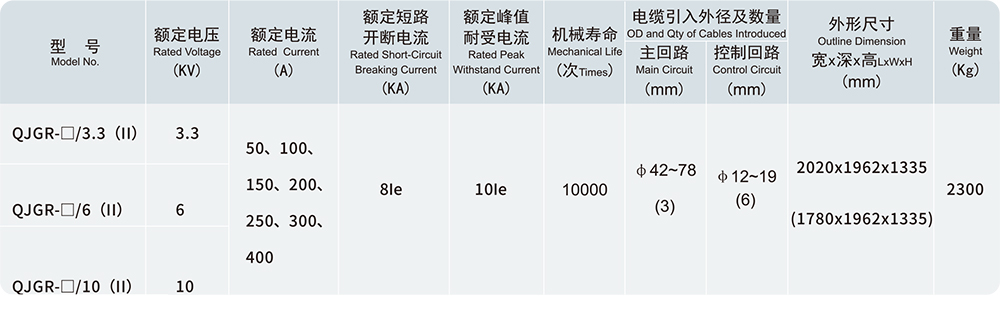

技术参数
